FTW型波力発電装置

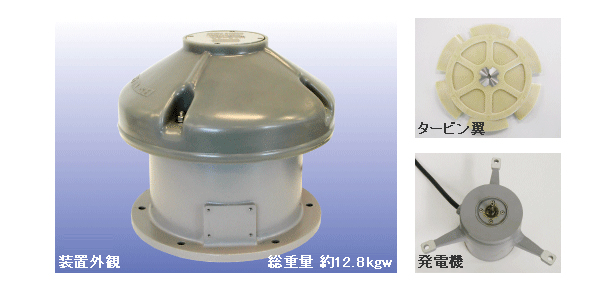

本装置は、ABS樹脂製の扇形ウェルズタービン翼を使用しており、低波高の波に対しても効率的に発電します。
本装置は、アルミ鋳物製風管を使用しており、厳しい使用環境下においても安心してご使用いただけます。
発電機の定格出力電圧は、3相12V(FTW-12型)または3相24V(FTW-24型)の2種類があり、直流に整流することにより、定格DC12VまたはDC24Vの蓄電池を充電してご使用いただけます。
|
| 発電機 |
定格電圧：AC3φ12V または AC3φ24V 最大出力：100W （2PNCT2m㎡－3Cキャブタイヤケーブル 8m付） |
|---|---|
| タービン翼 | 材 質：ガラス繊維入りABS樹脂 |
| 風管 | 材 質：アルミ鋳物（AC7A－F） |
| 発電機カバー | 材 質：架橋ポリエチレン |
| 付属品 |
装置取付用パッキン（材質：EPTゴム t＝5mm）1枚 装置取付用ボルト（材質：SUS304 SW、平W、ナット付） 6組 |

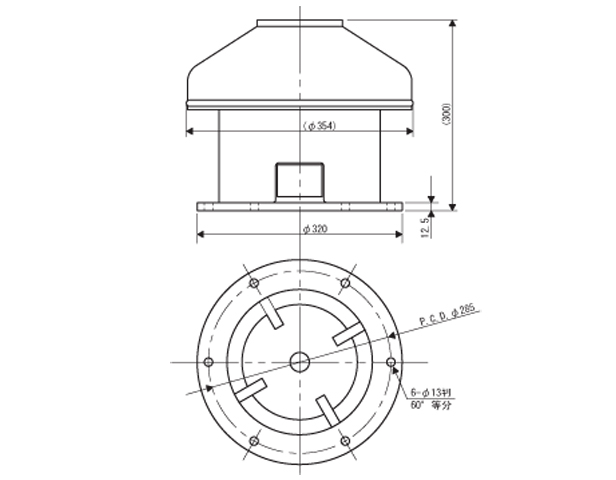

| 外観寸法図 |
|
|
※ 本装置をブイの電源として使用する場合は、尾筒内径及びブイ設置海域の波浪状況に応じて、1台或いは複数台を並列に設置してご使用ください。 ※ 本装置を固定構造物(防波堤等)に設置する場合は、設置海域の波浪状況及び負荷容量に応じて、空気室の大きさと並列設置台数を決定する必要があります。 また、安全弁の設置等、高波浪に対する安全対策を行う必要があります。 |
